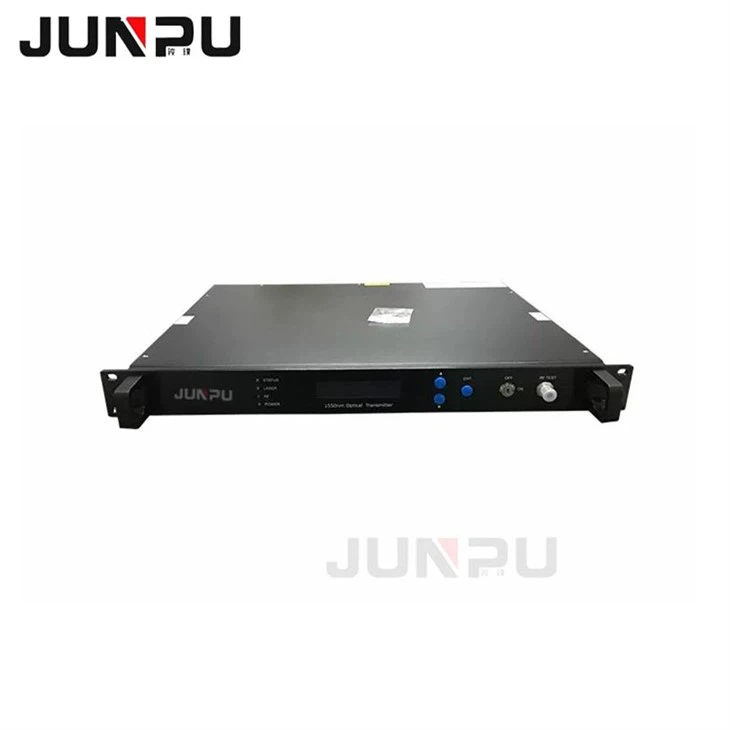

10dbm 1550nm Trasmettitur ottiku / Trasmettitur tal-lejżer Catv Fil-Modulazzjoni Diretta
Deskrizzjoni
Il-modulazzjoni diretta se twassal għal chirp għoli tal-laser (Il-kurrent tal-preġudizzju tal-Laser huwa modulat minn sinjal u l-ispettru ottiku jinbidel u jitħawwad). Iċ-ċippa tal-lejżer se jinteraġixxi ma 'effett ta' dispersjoni kkawżat minn fibra standard ta 'modalità waħda (SMF-28), li se tiġġenera distorsjoni serja fil-post ta' 1550nm. Dan it-tip ta 'distorsjoni se jsir aktar serji biż-żieda tad-distanza tat-trasmissjoni, bandwidth u numru tal-kanal.
Karatteristiċi tal-Prodott
●Low chirp, laser DFB linearità għolja, kumpens chirp
●Full-awtomatiku kontroll OMI, AGC & MGC
●Intuitionistic modulazzjoni istatus wiri
●Built-in doppju back-up provvista ta 'enerġija, jaqilbu awtomatikament
●Casing temperatura awto-kontroll, jiżguraw il-ħajja twila tal-laser
Dettalji
|
Parametru |
Speċifikazzjoni |
|
Isem tal-Prodott |
trasmettitur tal-lejżer catv 1550 |
|
Wavelength tax-Xogħol |
1550±10 |
|
Tip ta' Konnettur |
SC APC |
|
Output Qawwa Ottika |
1 jew 2 outputs, 3,5,6,8,9,10dbm |
Speċifikazzjoni Teknika
|
Ottiċi |
|
|
Tul ta' Mewġ tax-Xogħol (nm) |
1290~1600 |
|
Firxa tad-dħul (dBm) |
-13~0 |
|
Telf ta' Ritorn Ottiku (dB) |
Iktar minn jew ugwali għal 45 |
|
Konnettur tal-fibra |
SC/APC |
|
RF |
|
|
Frekwenza (MHz) |
47-862 |
|
Unflatness (dB) |
±1.5 |
|
Livell tal-Ħruġ (dBuV) |
66~86@0dBm |
|
Medda ta' Gwadan Manwali (dB) |
0-20±1 |
|
Telf tar-Ritorn tal-Ħruġ (dB) |
Ikbar minn jew ugwali għal 16 |
|
Impedenza tal-ħruġ (Ω) |
75 |
|
Nru tal-port tal-ħruġ |
2 |
|
Konnettur RF |
F-5(Imperjali) |
|
Link |
|
|
CTB(dB) |
Iktar minn jew ugwali għal 62@0dBm |
|
CSO(dB) |
Akbar minn jew ugwali għal 63@0dBm |
|
CNR(dB) |
Iktar minn jew ugwali għal 50@0dBm |
|
SAT-JEKK |
|
|
Frekwenza (MHz) |
950~2600 |
|
Ħruġ (dBm) |
-50~-30 |
|
Unflatness (dB) |
± 1.5dB |
|
IMD |
-40dBc |
|
Impedenza tal-ħruġ (Ω) |
75 |
|
Ġenerali |
|
|
Provvista ta' enerġija (V) |
12 DC |
|
Konsum tal-Enerġija (W) |
Inqas minn jew ugwali għal 4 |
|
Temp tax-Xogħol (grad) |
0 - 50 |
|
Ħażna Temp |
-20-85 grad |
|
Umdità |
20 - 85% |
